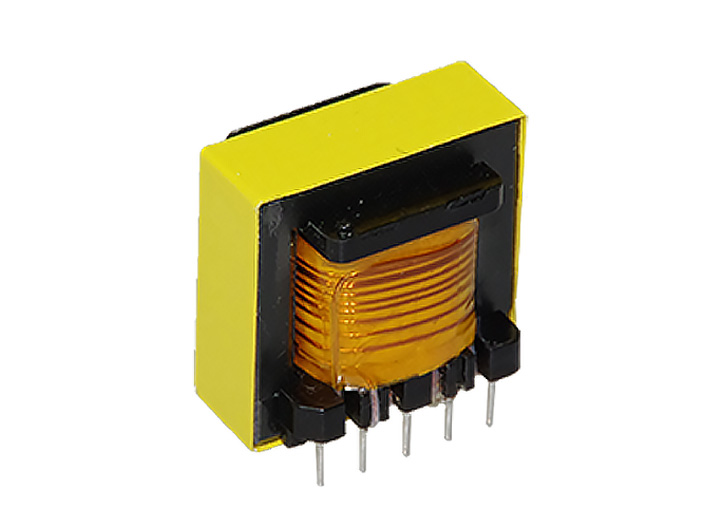

EE28


电气特性规格表: Electrical   Characteristics: (at 25℃)
变压器特性参数磁芯结构参数
Transformer  Characteristics ParametersMagnetic   Core Structure Parameters
材质工作频率参考功率磁芯参数项目规格单位
PC4050kHz10.5W磁芯结构常数C11.96mm-1
PC40100kHz22.0W有效截面积Ae81.1mm2
PC40300kHz51.0W有效磁路长Le51.9mm



有效体积Ve4210mm3
